蚂蚁矿机S19 Pro已面世数月，相信业内矿工们对这款矿机的基本参数、运行情况有了一定的了解。今天小蚁邀请到了蚂蚁培训学院的讲师王工，带大家深入矿机，一窥S19 Pro的内部构造，并为大家讲解一些运算板常见的不良现象及处理方法。

小蚁：下面有请王工——

王工：大家好！我是蚂蚁培训学院的讲师王工，先为大家介绍一下S19 Pro的整机架构。

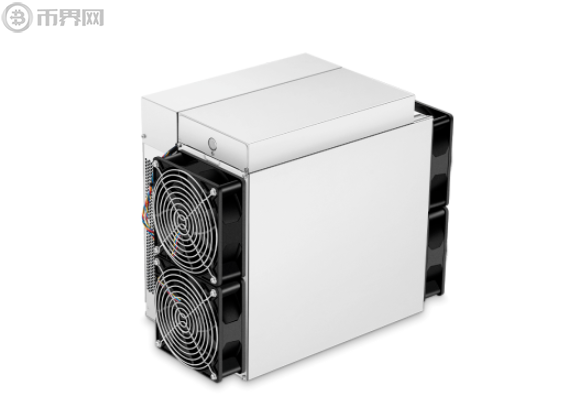

S19 Pro整机主要由3个运算板、1个控制板、APW12电源、4个散热风扇组成，如图下图所示：

蚂蚁学院讲师王工：接下来我们再来看看S19 Pro内部运算板的工作结构。

S19 Pro运算板由 114颗芯片组成，分为38组（域），每组由3颗IC组成；S19 Pro芯片工作电压为0.32V；第38、37、36、35、34、33、32组（共7组）由升压电路Q9输出的20V给LDO供电输出1.8V，第31组-第1组由VDD 12.6V经LDO提供1.8V，每往后退一个域电压都减少 0.32V。

所有0.8V都由本域的1.8V经LDO输出提供 ，如下图所示：

小蚁：能为大家分享一些S19 Pro运算板常见不良现象的处理方法吗？

蚂蚁学院讲师王工：好的。事实上经测试，在官方建议的环境条件下，S19 Pro能耗比、稳定性等运行情况都表现十分优良。如若运算板产生不良，那最常见的现象有报0、报数、算力低等，遇到这些情况我们可以这样处理——

1

测试治具液晶显示“ASIC NG:（0）”时，先测量域总电压及升压电路20V正常后，再使用短路探针将第1颗和第2颗芯片中间的RO测试点和1V8测试点短路，然后运行找芯片程序。看串口log，如果此时还是找到0颗芯片，那么将会是以下几种情况之一：

（1）用万用表量下1V8、0V8测试点的电压是否为1.8V、0.8V，如果不是那可能是该域的1.8V、0.8V LDO电路有异常，或者是这个域的两颗ASIC芯片没焊好，大多数是0.8V、1.8V贴片滤波电容短路引起的（量测PCBA正反面相关的贴片滤波电容阻值）；

（2）检测U2&U3&U4的电路是否异常，如电阻虚焊等；

（3）用万用表测量R232或R233的阻值，看是否在1欧姆以内，并且读数不会乱跳。如果不是，请更换这两个电阻；

（4）检测第一颗芯片是否有引脚没焊好（维修发现过，从侧面看引脚有锡，但是拆下芯片发现引脚根本没沾锡的情况）。

2

如果在步骤1中，能找到1颗芯片，那说明第1颗芯片和之前的电路都是好的，用类似的方式，排查后面的芯片。如，将第38颗和第39颗之间的1V8测试点和RO测点短路，如果log能找到38颗芯片，则前38颗芯片没有问题；如果还是找到0颗芯片，就先排查该1V8是否正常，正常就是38颗之后的芯片有问题。继续用二分法排查，直至找到有问题的芯片。假设第N颗芯片有问题，那么将第N-1颗和N颗芯片间的1V8和RO短路时，能找到N-1颗芯片，但是将第N和N+1颗芯片间的1V8和RO短路时，就找不全芯片。

3

测试治具液晶显示“ASIC 113：（报113）”时，说明运算板在115200波特率可以检到114颗芯片，但在12M波特率时只找到了113颗芯片，有一颗芯片在12M波特率时没有找到。

维修方法：使用二分法，通过短路探针，将第38颗和第39颗之间的1V8测试点和RO测点短路，如果log能找到38颗芯片，则前38颗芯片没有问题；如果短路47颗，log报46颗，说明第47颗芯片检不到，外观检查没有问题，一般更换第47颗芯片即可。

4

测试治具液晶显示“ASIC NG:（X,固定报某一颗芯片）”时，分以下两种情况：

（1）第一种情况；测试时间和OK的板子基本一样长（通常每次测试X的值不会变）（测试时间是指从按下开始测试按钮到液晶显示“ASIC NG:（X）”这个结果的时间）。

这种情况大概率是因为第X颗芯片的前后CLK，CI，BO串阻焊接异常导致的，所以重点查看这6个电阻就行。小概率是因为第X-1，X，X+1这三颗芯片中有芯片的如下引脚焊接异常导致：

（2）第二种情况；测试时间比OK的板子长了差不多一倍（有时每次测试X值还会变，而且有时X=0）；此时通常log有如下信息（其中红色数字不一定是13，看排线接的治具是哪个座子）；在测试时，假设异常位置的前面所有域的域电压几乎都小于0.3V，而后面域的域电压几乎都高于0.34V。

这种情况是因为芯片没焊好导致的，通常是1.8V，0.8V，RXT，CLK没焊好。建议直接量域电压来定位是在哪个域出问题。在步骤1中使用的1V8和RO短路的方式同样可以定位出异常的位置。

（3）目前维修经验发现的大多数是信号之间微短路（0-几百欧姆），是芯片引脚阻值偏小造成，可以先通过热风枪加焊后看是否OK。

5

而如若遇到单板算力低，这里有一个方便快速定位维修的方法分享给大家——即通过Putty软件登入IP观察这片板的域工作电压和NONCE返回是否正常，并根据Putty的log信息进行维修。

[使用方法]

tail -f /tmp/nonce.log ——NONCE打印命令

tail -f /tmp/adc.log ——域电压打印命令

具体操作如下：

（1）打开输入有问题的那台机器的IP点击OPEN

（2）输入用户名和密码及测试命令就可以看到NONCE返回状况和电压域的状况，如果NONCE和域电压有异常的情况，就可以根据打印的异常芯片进行测量和维修。

蚂蚁学院讲师王工：最后再给大家分享一个维修流程，希望对大家进行矿机维修时的思路提供帮助：

蚂蚁学院讲师王工：今天在这里仅简单介绍S19 Pro运算板部分不良的处理方法。
